VENOM: Innenraumplanung zwischen Elektronik, Mechanik und Servicezugang

Wenn alle Komponenten passen müssen

Eine Platine lässt sich im CAD schnell platzieren. Schwieriger wird es, wenn Stromversorgung, Steckverbinder, Befestigungen, Kühlkonzept und bewegliche Gehäuseteile gemeinsam funktionieren sollen. Bei VENOM untersuchen wir genau diese Schnittstellen. Der eigene Hexapod dient AKworkz als Forschungs- und Entwicklungsdemonstrator für das Zusammenspiel von Mechanik, Elektronik und Software.

Die hier gezeigten Originalansichten dokumentieren den digitalen Konstruktionsstand der Innenraumplanung. Sie zeigen weder eine fertig abgenommene Serienkonstruktion noch einen Nachweis autonomer Navigation. Ihr Wert liegt darin, technische Abhängigkeiten früh sichtbar zu machen: Welche Baugruppe beansprucht welchen Raum, wie wird sie montiert und was muss im Service erreichbar bleiben?

Bauraum ist mehr als das Volumen einer Baugruppe

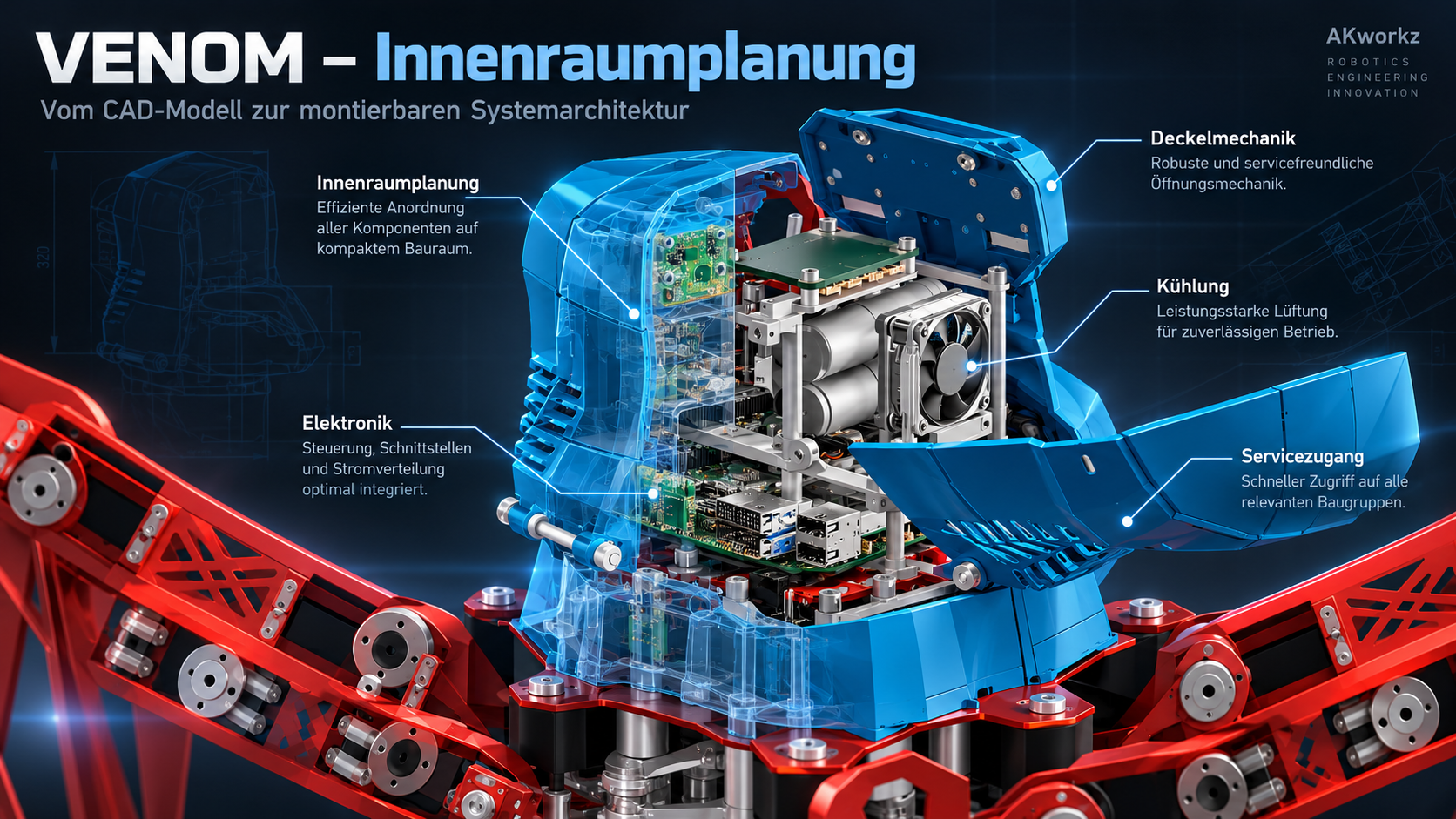

Im Innenraum sind unter anderem Raspberry Pi, Steuerungselektronik, Sensorik und ein Lüfter vorgesehen. Entscheidend ist nicht allein die äußere Kontur dieser Komponenten. Zum Einbauraum gehören auch die eingesteckten Kabel, der Platz zum Betätigen eines Steckers und der Zugang zu Schrauben.

Ein sinnvoller Montageablauf beginnt deshalb bei einer einfachen Frage: Kann die Baugruppe in der vorgesehenen Reihenfolge eingebaut und später wieder ausgebaut werden? Werden darüberliegende Komponenten zuerst befestigt, können Anschlüsse oder Befestigungspunkte unerreichbar werden. Ein geometrisch passendes Modell wäre dann praktisch schlecht montierbar. Die Konstruktion muss diese Abhängigkeiten gemeinsam mit der gewünschten Zugänglichkeit berücksichtigen.

Eine bewegliche Haube braucht einen freien Bewegungsraum

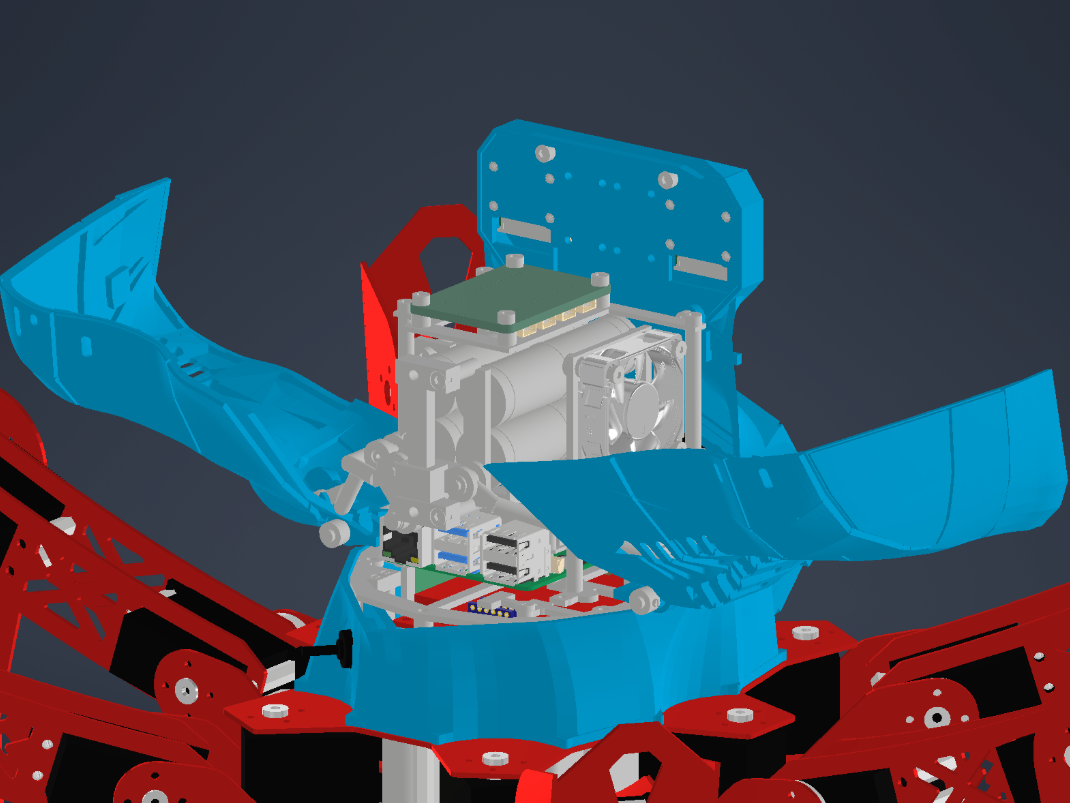

Die zweiteilige Haube ist mit einer gemeinsamen, servoangetriebenen Öffnungsmechanik konzipiert. Vorgesehen ist eine Öffnung um rund 80 Grad. Diese Angabe beschreibt den vom Entwickler genannten konstruktiven Zielwert; eine gemessene Öffnung am real montierten System wird hier nicht behauptet.

Für die Prüfung reicht es nicht, nur den geschlossenen und den geöffneten Zustand anzusehen. Auch die Zwischenstellungen müssen untersucht werden. Haubenkanten, Gelenke, Anlenkung und Befestigungselemente können auf dem Weg miteinander oder mit innenliegenden Baugruppen in Konflikt kommen. Zusätzlich ist zu berücksichtigen, ob bewegte Teile Kabel einklemmen oder deren Bewegungsraum einschränken. Die geöffnete CAD-Ansicht macht das beabsichtigte Servicekonzept sichtbar; sie ersetzt keine dokumentierte Freigabe aller Kollisionsfälle.

Kabelwege und Kühlung bleiben eigene Prüfaufgaben

Leitungen sind keine starren CAD-Körper. Sie benötigen Biegeradien, Befestigungspunkte und gegebenenfalls eine Bewegungsreserve. Für den realen Aufbau müssen Kabel deshalb so geführt werden, dass sie nicht an Kanten scheuern, unter Zug stehen oder in bewegliche Mechanik geraten. Auch die Trennung und Zugänglichkeit verschiedener Verbindungen gehören zur Integrationsplanung.

Der im Modell angeordnete Lüfter zeigt die vorgesehene Integration einer aktiven Kühlung. Ob der Luftweg im geschlossenen Gehäuse ausreicht, muss unter realen Betriebsbedingungen geprüft werden. Aus seiner Position lassen sich keine belastbaren Aussagen über Temperaturen, Lautstärke oder Dauerbetrieb ableiten. Relevant sind später unter anderem die tatsächlich aufgenommene Leistung, Ein- und Auslassöffnungen sowie mögliche Engstellen im Luftweg.

Schnell gedruckt, gezielt geprüft

Die Gehäuseentwicklung ist auf 3D-Druck und anschließende Montage ausgelegt. Frühe, bewusst schnell gedruckte Prototypen dienen der Passform- und Funktionsprüfung. Eine grobe Oberfläche ist in dieser Phase kein Nachweis der späteren Ausführungsqualität. Sie ist eine bewusste Priorisierung: Zuerst sollen Bauraum, Befestigungen, Öffnungsbewegung und Bewegungsfreiheit funktionieren.

Am realen Druckteil werden Abweichungen sichtbar, die ein ideales CAD-Modell nicht vollständig abbildet. Dazu gehören Fertigungstoleranzen, Schraubensitz, Verformung und das Verhalten von Gelenkstellen. Korrekturen sollten als nachvollziehbare Änderungen in die Konstruktion zurückfließen. Erst mit einem funktionierenden Aufbau lohnt es sich, Oberflächen, Druckparameter und die endgültige Ausführung gezielt zu verfeinern.

Was gezeigt ist – und was noch nachzuweisen bleibt

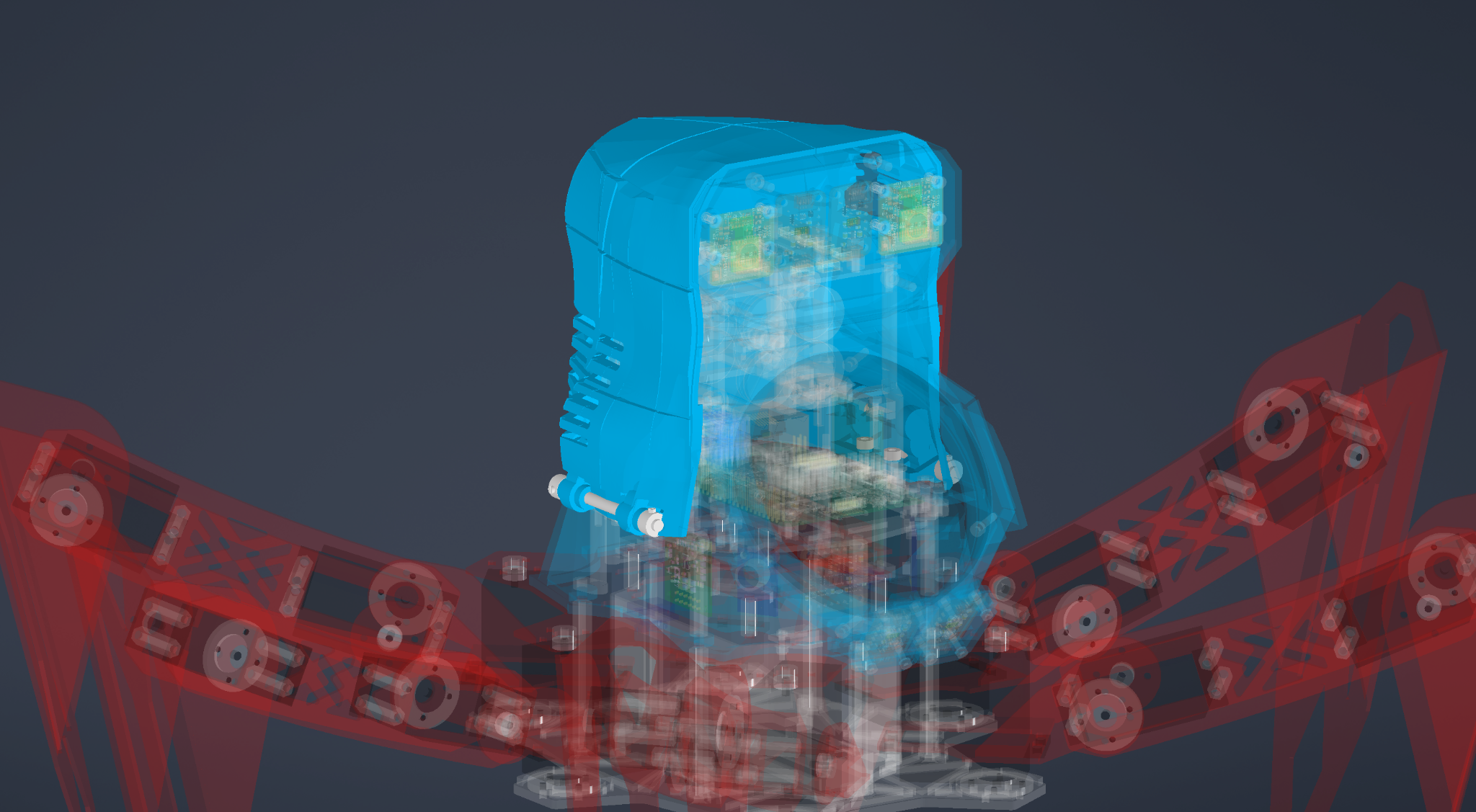

Die Originalbilder zeigen eine CAD-Baugruppe mit Elektronikträger, Lüfter, Gehäuse und geöffneter Haubenmechanik. Die transparente Ansicht hilft, räumliche Überschneidungen und den inneren Aufbau zu verstehen. Sie ist eine Konstruktionsdarstellung, keine Aufnahme eines transparenten realen Gehäuses.

Der hier behandelte aktuelle Konstruktionsstand ist CX706. Die zugehörigen Unterlagen dokumentieren die reale CAD-Baugruppe sowie gesonderte geschlossene, mittlere und um 80 Grad geöffnete Modellstellungen. Damit lassen sich Einbau und bewegliche Mechanik in konkreten digitalen Zuständen untersuchen. Diese Darstellungen sind keine pauschale Freigabe der vollständigen Konstruktion: Die Unterlagen kennzeichnen den Gesamtstand weiterhin als Prototyp mit offener Prüfung. Aus einzelnen Modellstellungen folgt weder eine lückenlose Kollisionsfreiheit über den gesamten Bewegungsweg noch ein bestandener Test am Druckteil.

Vor einem belastbaren Funktionsnachweis am aufgebauten System stehen weitere Prüfungen: vollständige Montage mit realen Leitungen, wiederholtes Öffnen und Schließen, ausreichende Antriebsreserve sowie Temperaturmessungen unter einer definierten Last. Das sind anstehende Engineering-Prüfpunkte, keine hier bereits bestandenen Tests. Ebenso belegen die Bilder keine Sensorfusion, autonome Navigationsentscheidung oder Kollisionsvermeidung im realen Betrieb. Diese Softwarefunktionen müssen gesondert anhand tatsächlicher Abläufe und Zustandsdaten dokumentiert werden.

Übertragbarer Nutzen für industrielle Entwicklungsprojekte

Die zugrunde liegende Aufgabe ist nicht auf einen Laufroboter beschränkt. Auch bei kompakten Maschinenmodulen, Elektronikgehäusen, Prüfständen und Automatisierungskomponenten müssen Einbauraum, bewegliche Mechanik und Servicezugang gemeinsam geplant werden. Ein früh geklärter Aufbau kann verhindern, dass Schnittstellen erst bei der Montage zum Problem werden.

AKworkz bietet hierfür Entwicklungs- und Integrationsarbeit an: von der Anforderungsaufnahme über CAD und Prototypenbau bis zur softwareseitigen Anbindung. Ein sinnvoller Einstieg ist ein abgegrenzter, bezahlter Entwicklungspilot mit klaren Schnittstellen und vereinbarten Abnahmekriterien. Wenn Sie eine vergleichbare Aufgabe haben, besprechen wir gern Ihren verfügbaren Bauraum, die einzubauenden Komponenten und die notwendigen Funktionsprüfungen.
